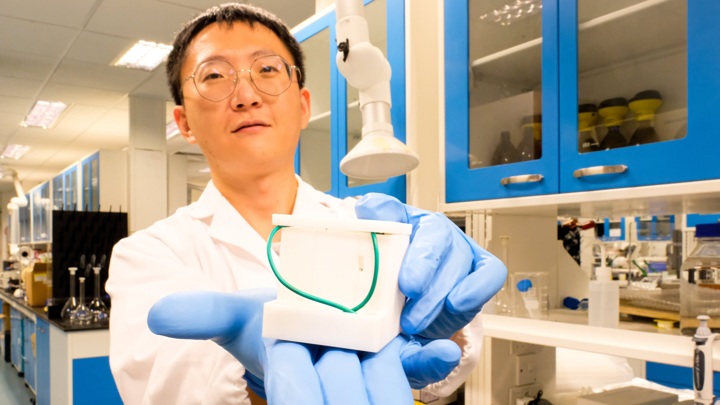

Устройство помещается в ладони и питается от крошечной батарейки.

Устройство помещается в ладони и питается от крошечной батарейки.
Фото Nanyang Technological University.

Новое устройство создаёт карты кожи с точностью микроскопа.
Устройство помещается в ладони и питается от крошечной батарейки.
Специалисты создали компактное и недорогое устройство для очень быстрого и точного трёхмерного сканирования кожи. Новинка пригодится как медикам, так и криминалистам.

Учёные создали устройство, которое быстро и дёшево строит трёхмерные карты кожи с точностью до нескольких микрометров. Новый аппарат пригодится для диагностики кожных заболеваний и… расследования преступлений.

Разработка описана в научной статье, опубликованной в журнале Analytica Chimica Acta группой во главе с Гжегожом Лисаком (Grzegorz Lisak) из Наньянского технологического университета в Сингапуре.

Сегодня большая часть оборудования для исследования кожи создаёт только плоские её изображения. Трёхмерную карту можно построить разве что с помощью оптического когерентного томографа. Но эти устройства стоят тысячи долларов и весят до 30 килограммов.

А вот новый девайс имеет массу всего сто граммов, габариты 7 × 10 сантиметров и питается от батарейки напряжением 1,5 вольта. При этом он способен получить трёхмерную карту кожи с точностью до нескольких микрометров. На сканирование участка тела размером 5 × 5 сантиметров ему требуется десять минут.

Устройство помещается в ладони и питается от крошечной батарейки.

Поясним, как это работает. К коже человека прижимается тонкая и гибкая плёнка из полимолочной кислоты – известного биоразлагаемого полимера. Сверху эта плёнка покрыта тончайшим слоем золота.

Там, где драгоценный металл коснулся кожи, остаются следы кожного сала. Сами по себе они неощутимы и невидимы. Однако потом плёнка погружается в специальный раствор, через который пропускается ток. В точках золотой пластины, не покрытых кожным салом, из раствора осаждается мягкий полимер PEDOT:PSS. Покрытые же кожным салом участки остаются чистыми.

В результате на пластине остаётся своего рода негатив: впадина на коже будет отмечена "гребнем" из PEDOT:PSS, и наоборот. Такая карта отражает малейшие неровности размером до нескольких микрометров. А когда вся нужная информация получена, полимер можно легко удалить и использовать пластину заново.

Столь точное картирование кожи может пригодиться при диагностике и лечении кожных заболеваний и травм. При этом для пользования оборудованием не требуется никакой квалификации, кроме способности нажать на пару кнопок.

"Наше неинвазивное, простое и недорогое устройство может быть использовано в дополнение к существующим методам диагностики и лечения кожных заболеваний, – объясняет Лисак. – В сельской местности, где нет доступа к медицинской помощи, персонал без медицинского образования может создавать карты кожи с помощью этого устройства и отправлять их врачам для оценки".

Разработчики надеются приступить к клиническим испытаниям устройства уже в этом году.

Пригодится новинка и криминалистам. Она способна снять с человека не двумерные, а трёхмерные отпечатки пальцев. Благодаря этому идентификация личности может стать надёжнее.
